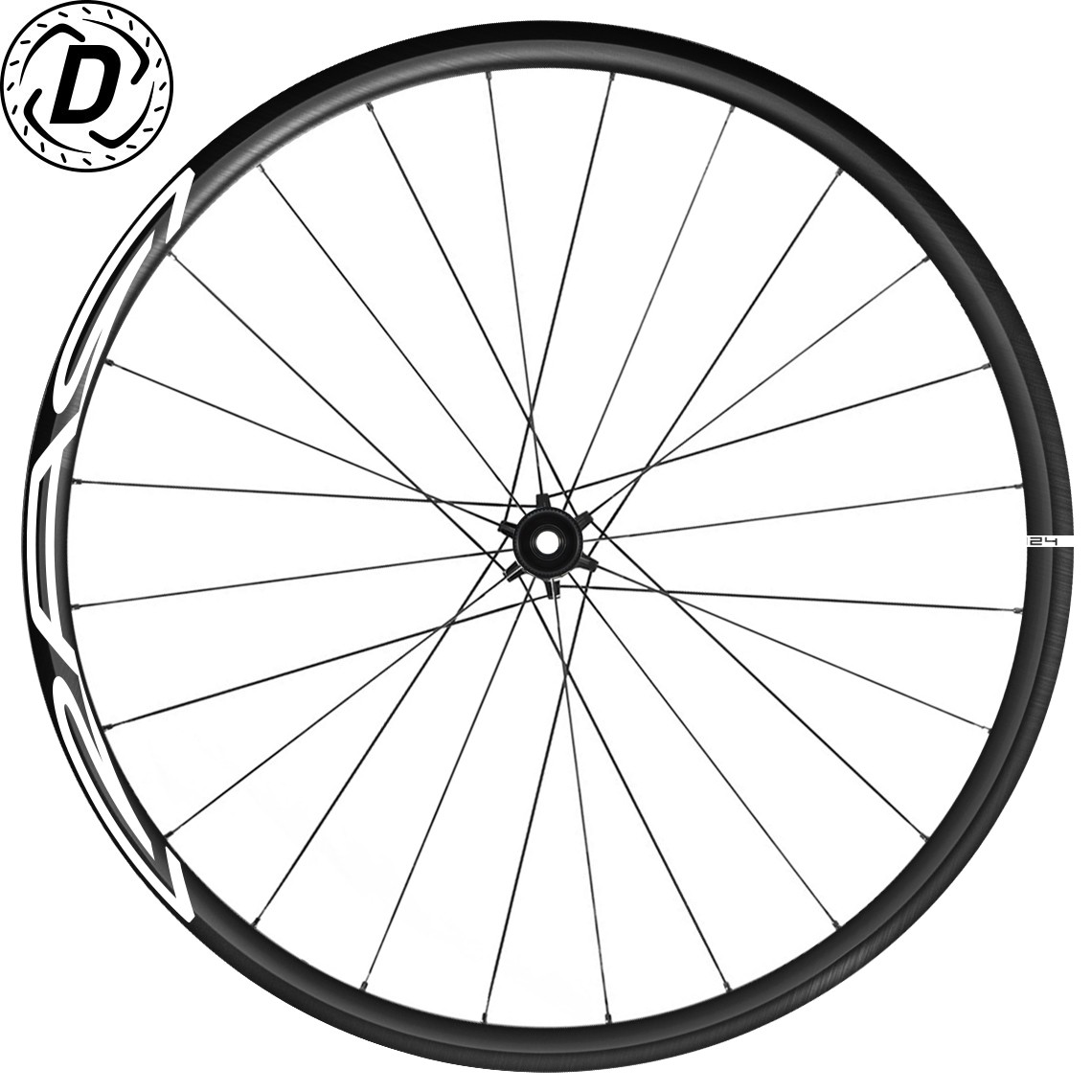

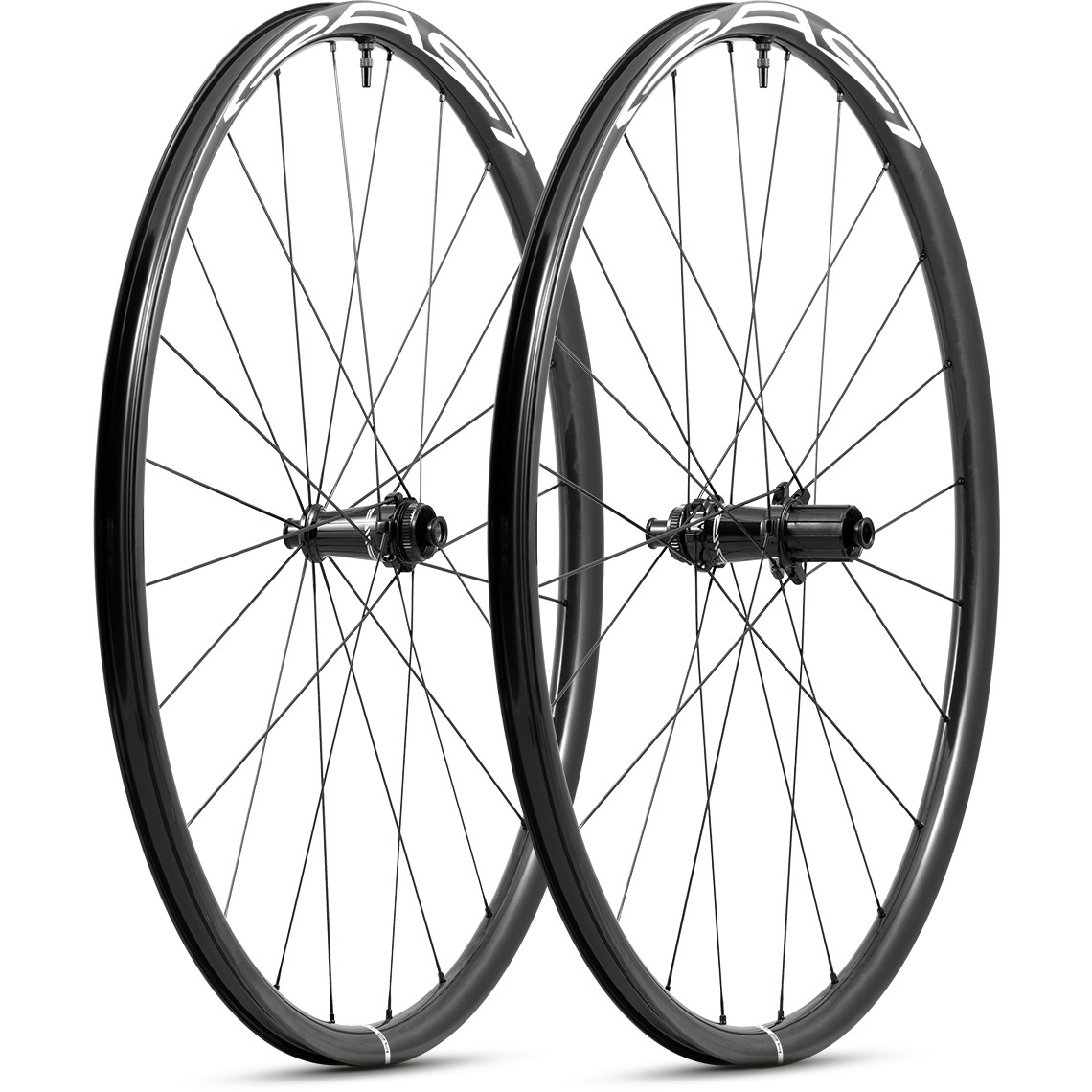

EXALT 24 DISQUE - carbone Agrandir l'image

/ EXALT 24 DISQUE - carbone

Nouveau produit

Elles sont les roues de montagne les plus extrêmes jamais conçues. Les avancées technologiques telles que les nouvelles fibres M40J et le double coeur carbone ont été mis au point pour cette jante. Notre dernière pépite technologique est ultra réactive, sa sensibilité aux vent est incomparable et le passage en courbe est ahurissant de facilité. D'origine avec les moyeux RAR ESO 100% français.

Plus de détails

PLAT
VALLONNE
MONTAGNE

2 499,17 €






Fiche technique

Hauteur de jante : 24mm
Largeur de jante externe: 28mm
Largeur de jante interne (tubeless/pneu) : 21mm
Poids / paire - moyeux RAR ESO (g) 1140 pneu/tubeless - 1020 boyau
Moyeu roue avant : RAR ESO
Moyeu roue arrière : RAR ESO
Garantie : 5 ans
Poids max supporté (coureur+vélo): 85kg Contactez nous pour des roues ABSOLUTE sur-mesure si vous dépassez cette limite ou si vous souhaitez des roues particulièrement rigides. Nous adapterons les éléments et le rayonnage.

En savoir plus

COULEUR LOGOS

Précisez la couleur souhaitée page 3 du processus commande : il y a une zone de commentaire.

NUANCIER RAR

COULEUR ECROUS

Précisez la couleur souhaitée page 3 du processus commande : il y a une zone de commentaire.

RAR ecrous

De gauche à droite:

NOIR - GRIS - ARGENT - OR - ORANGE - CUIVRE - ROUGE - VIOLET - BLEU MARINE - TURQUOISE - VERT

TARIF:

aucun surcoût.

ACCESSOIRES INCLUS:

 - housses de roues matelassées RAR
 - Valve tubeless
 - fonds de jantes tubeless RAR

RAR EXALT

10 années.

Une évolution fascinante, complexe et riche d’enseignements.

"CASSONS LES CODES. "


Avec des produits hors du commun.

Avec un discours technique et précis.

Nous allons vous expliquer comment nos jantes sont conçues puis fabriquées avec des mains expertes, des fibres justement sélectionnés, de l'outillage conçu dans le plus grand respect de l'art, le tout par un procédé maîtrisé.

RAR EXALT


CONCEPTION

La feuille blanche : l’étape excitante et cruciale.

Le produit doit être le plus extrême possible en combinant des points communs d’esthétisme, d’aisance à la fabrication et de robustesse géométrique.

Cette première phase fixe les dimensions, trace les courbes et fige la géométrie.

RAR EXALT esquisse



GEOMETRIE ET HAUTEUR DE PROFIL

23 - XC29

Taillée pour les circuits XC et XCO. Le profil est bas et ultra léger: synonyme d'accélérations folles et d'aisance dans le pilotage, la prise d'angle. La largeur interne de 30mm autorise les grosses sections et basses pressions.

24 - ROUTE

Le profil 24mm est tout indiqué pour la montagne, pour le vallonné, et pour les adeptes d’accélérations extrêmes. Son profil bas combine naturellement une jante ultra légère idéale pour monter, avec une maniabilité incroyable : parfaite pour descendre.

40 - ROUTE

Le profil 40mm offre une polyvalence maximale. Adapté avant tout pour le vallonné, il s’en sort terriblement bien en montagne grâce à sa légèreté et sur les circuits plats par son aérodynamisme.

RAR EXALT 40

PILOTAGE - LEGERETE

Son profil bas de 23mm de hauteur accroît la sensibilité d'entrée en courbes pour un pilotage incisif et précis. Surtout, elle a deux atouts majeurs la classant dans les produits hors-du-commun:

1. Avec à peine 315g, EXALT XC29 apporte cette sensation fabuleuse de facilité à accélérer la machine, d'autant plus que la pente ou la force sur les pédales est intense.

2. La largeur interne de 30mm assure un placement du pneumatique très favorable avec un maintien ferme des tringles, quand bien même la pression serait réduite.

Ces deux paramètres géométriques et physiques combinés assurent à EXALT XC29 les meilleures performances possibles.


AERO - MANIABILITE


Nous les avons confectionné dans les formes les plus fluides et régulières.

EXALT 24 et EXALT 40 prennent 21mm de distance inter crochets, pour 28mm externe.

Double objectif.

1. Les pneumatiques prennent naturellement une largeur supérieure à leur section nominale. Un 25 passe à 26, voire 26.5mm, tout en conservant évidemment sa masse native.

2. Le flux d’air transite le long de l’interface pneu/jante avec la plus grande continuité. L’économie d’énergie est réelle.

L’interface prend une forme oblongue pour le profil 40, et quasi ronde pour le profil 24. Le vent latéral impacte la direction dans des proportions réduites, et surtout totalement prévisibles. En effet le profil rond génère une sensibilité aux flux d’air identique peu importe sa direction : un de nos objectif était de s’en approcher.

RAR EXALT 24 flux air




EQUILIBRAGE DYNAMIQUE

RAR equilibre rotation
A hautes vitesses, la maniabilité du vélo est un point de sécurité capital.

En complément de ces choix techniques sur la maniabilité, nous avons tenu à créer les roues les plus dynamiques et équilibrées.

Nous intégrons d’office, au moulage de la jante, une pièce de masse identique à celle de la valve pour la neutraliser dynamiquement.

Les descentes s’abordent sereinement et en pleine confiance.




ASYMETRIE

2mm ROUTE.

3mm XC29.

Ce déport de jante corrige l’encombrement issu du disque ou des pignons. Les propriétés mécaniques et les sensations sont décuplées. L’asymétrie est nettement visible sur le passage de la valve décalé du bord de fuite.

Cette particularité améliore le placement des rayons sur la jante. Les rayons ayant un appui modéré sur le moyeu sont davantage soutenus : l’équilibre gauche/droite des tensions de rayons est favorisé. Les conséquences directes sont : une meilleure résistance des rayons aux cycles de fatigue, et des sensations de roulage améliorées.

RAR EXALT asymetrie




INSTALLATION DU PNEU


Nous avons suivi rigoureusement les impositions techniques du standard européen ETRTO pour décider du positionnement du pneumatique. Les jantes sont donc sécurisantes, et l’installation du pneu, qu’il soit tubeless ou non est simplifié.

RAR standard ETRTO




CALCULS - MATERIAUX - DRAPAGE

ANALYSE PAR ELEMENTS FINIS

L'étape fon-da-men-tale.

La pièce composite construite dans les règles de l'art se modélise avant tout sur logiciel de conception assisté par ordinateur.

Les contraintes sont évaluées sur logiciel de calculs aux éléments finis. Cette partie de la conception met en évidence les zones stressées mécaniquement, sur lesquelles les épaisseurs de composite, et la direction des plis doivent être ajustés.

Stress_RAR_EXALT_rim

RAR analyse

Un premier plan de drapage des tissus pré-imprégnés de type sandwich est favorisé: il confère à la pièce des propriétés de déformation symétriques de chaque côté du profil, garant d'une résistance maximale.

Le plan de mise en place des tissus reçoit ensuite diverses modifications qui prennent en compte les contraintes de fabrication, de mise en application, et surtout les résultats des tests statiques et dynamiques.


Plan de drappage RAR


MATERIAUX HYBRIDES


Hybrides, c’est un terme qui convient parfaitement à nos jantes : les fibres sélectionnées pour la production de nos jantes sont de plusieurs types.

Issues du catalogue Toray, elles sont à la fois classées dans le domaine des fibres dîtes standard et des fibres haut module. Nous avons optimisé le comportement de la jante selon le type de contrainte rencontrée, zone par zone.

Elles répondent à plusieurs critères, la performance, la fabricabilité et l’approvisionnement.

Performance car il s’agit de notre ligne de conduite historique.
Fabricabilité car la fibre doit être adaptée aux formes de la jante : sélectionner une fibre ultra rigide pour la performance n’aurait pas de sens si elle est impossible à draper dans le moule.
Approvisionnement pour trois raisons. Certaines fibres sont disponibles dans des volumes inadaptés. Les industries aéronautique et spatial absorbent toute la production et surtout l’industrie militaire interdit l’accès à certaines fibres.
Concrètement nos jantes sont fabriquées majoritairement à partir de fibres uni-directionelles T700+T800 qui leur confère d’excellentes propriétés de résistance et de rigidité. Nous utilisons en complément des fibres identiques en tissu 3K pour optimiser la résistance à l’impact.
Nous utilisons récemment une nouvelle fibre haut module pour la fabrication de nos jantes RAR EXALT, il s’agit de la M40J qui offre une hausse du module de rigidité de 63% par rapport à la T700, se traduisant à la fois en hausse de rigidité latérale de la jante et en diminution de la masse.

Fibres Toray



OUTILLAGE & PRODUCTION

L’ingénierie mise au point pour le développement de l’outillage est capitale dans la réalisation d’une jante composite.

C’est cet outillage qui rendra possible la production efficace et saine.

C’est cet outillage qui donnera ses propriétés techniques à la pièce.

La mise en œuvre dans la fabrication de la jante se décompose en trois grandes étapes. La pose des tissus pré-imprégnés dans le moule, la cuisson dans une étuve, le démoulage de la pièce finie.

RAR EXALT tooling


Dès lors, nous avons décidé d’usiner notre outillage RAR EXALT et RAR EVEN dans l’acier qui a les meilleures caractéristiques d’expansion à la température, à la pression et de tenue dans le temps. Ce qui garantira une pièce composite avec les tolérances les plus rigoureuses.

L’outillage usiné dans un immense bloc d’acier se décompose en plusieurs parties. Deux forment chaque flanc de jante, et les autres créent la zone de fond de jante plus les crochets de maintien du pneumatique.

Nous avons développé en collaboration avec notre partenaire historique un nouveau procédé nous permettant de réaliser des jantes RAR EXALT d’une masse inédite.

L’expérience des années de production nous permet aujourd’hui de cibler précisément et avec la plus grande sécurité, les zones où les épaisseurs de composite peuvent être minimisées.

Nous ne rentrons évidemment pas dans les détails des particularités de ce procédé. Sachez toutefois que cette technique nous permet, de manière ultra rigoureuse, d’affiner les zones peu contraintes et de renforcer celles sollicitées.

RAR EXALT tooling


La première étape de la production d’une jante comprend le placement des fibres dans l’outillage, et la mise en place de la vessie gonflable. Mise sous pression à plus de 12 atmosphères, elle plaque les fibres et la résine contre les parois du moule.

La seconde étape consiste à cuire cette matrice dans une étuve à température contrôlée. Les fibres et la résine forment alors une seule et même pièce. Nous utilisons des résines dont la température de transition vitreuse atteint 120°C pour les jantes à freinage disque.
La friction induite par la garniture sur les jantes à freinage patin requière une matrice spéciale qui conserve sa résistance et maintient les fibres composites au delà de 200°C. La température de transition vitreuse de leur résine excède 260°C, et les jantes bénéficient d'une post-cuisson pour figer ces propriétés.
Après la production, nous sortons la vessie de la jante pour alléger et pour faciliter l’assemblage.
Les jantes sont percées avec un angle correspondant à l'arrivée du rayon.
RAR resines



CONTROLES et TESTS

Les propriétés techniques actuelles des jantes RAR EXALT et RAR EVEN sont issues d’une longue phase de développement pendant laquelle nous avons mis en exergue de multiples difficultés inhérentes à la production.

RAR EXALT coupe

Les formes anguleuses des profils de jantes, leurs formes circulaires, et l’utilisation de tissus pré-imprégnés obligent à un processus de construction complexe qui génère inévitablement des défauts qui peuvent être de plusieurs types :


1. Bulles inter-plis
2. Glissement des plis entre eux
3. Glissement des couches autour du profil
4. Dissymétrie gauche/droite des profils
5. Zones de sous ou surépaisseur
6. Variabilité des fréquences de vibration sur la circonférence


Nous avons éliminé chacun d’entre eux au fil des tests et des prototypes.


Jante RAR microscope balayage electroniqueCoupe de jante passée sous microscope à balayage électronique


SPECIFICATIONS

En tant que fabricant depuis 2007, nous attachons une importance particulière à la facilité d’entretien : les jantes EVEN et EXALT bénéficient d’écrous de réglage des rayons accessibles de l’extérieur.

RAR_EXALT_40_ecrou_externe

La performance des roues et les sensations éprouvées dépendent en partie des masses en rotation : le moment d’inertie. Nous utilisons un fond de jante ultra léger et particulièrement résistant dans le temps pour sceller l’étanchéité de l’interface pneumatique tubeless. Ce fond de jante est totalement compatible avec des pneus à chambres.



EXALT
pneu-tubeless
EXALT
boyau
EXALT
XC29
Hauteur (mm): 24 40 24 40 23
Largeur externe (mm): 28 28 28 28 35
Largeur entre crochets (mm): 21 21 - - 30,5
Asymétrie (mm): 2 2 2 2 3
Perçages: 24 24 24 24 28
Masse (g): 310 350 230 290 315

MOYEUX

Les moyeux sont tout aussi fous.

Totalement conçus et fabriqués en France à partir d'aluminium 7075 T6, leur géométrie ultra travaillée permet de réaliser des roues d'une rigidité latérale bien supérieure à tous les autres moyeux du marché.

Cette géométrie permet aussi de renforcer le rayonnage en procurant un équilibre des tensions de rayons amélioré. Chaque mm3 de ce moyeu a subi une recherche de masse sur logiciel de conception assisté par ordinateur, permettant d'aller chercher une masse de 85g l'avant et 178g l'arrière sans perte d'endurance.

Ces masses sont déjà très faibles.

Si l'on prend en compte la mécanique de transmission de l'effort à couronnes crantées en acier, cela devient une vraie prouesse!

PLUS DE PRECISIONS SUR LE MOYEU
